弹性柱销联轴器的安装步骤?

来源:本站   作者:匿名   发布:2020/9/4   修改:2020/9/4   隶属于:行业新闻

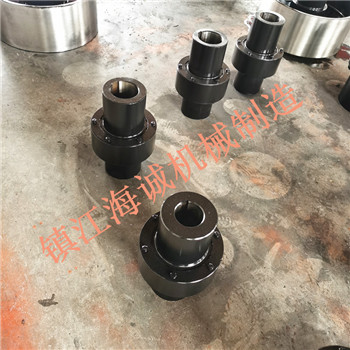

弹性柱销齿式联轴器属于弹性柱销联轴器一类,型号ZL型,ZLD型,ZLL型。新标准LZ型弹性柱销齿式联轴器。 弹性柱销联轴器的结构相对于弹性套柱销联轴器和弹性柱销联轴器的结构要复杂一点,其组装过程也比它们复杂,我们来看一下子这个过程吧。 联轴器的单个器件都加工好在这以后,我们就要施行组装了。主要器件有加工好的两半联轴器和外环,多少个锦纶棒,挡板两个,螺钉多少。

组装步骤:将外环套在半联轴器上并合宜的挡板装在半联轴器的凸缘上,用螺钉将外环和半联轴器固定。   将尼龙棒填进外环与半联轴器之间的孔中。将额外一个半联轴器装在外环里。将额外的锦纶棒装入外环与半联轴器的孔中。最终用螺钉将另一个挡板与联轴器外环固定。 经过以上的步骤我们理解了弹性柱销齿式联轴器的组装过程,其功能则是在办公时经过对锦纶棒纵剖面的剪切来传交转矩的,可局部接替齿式联轴器,其结构类似于CL型齿式联轴器。

镇江海诚机械制造有限公司,生产各种规格的弹性柱销联轴器、梅花形弹性联轴器、不锈钢膜片联轴器等,欢迎来电咨询18913433240
